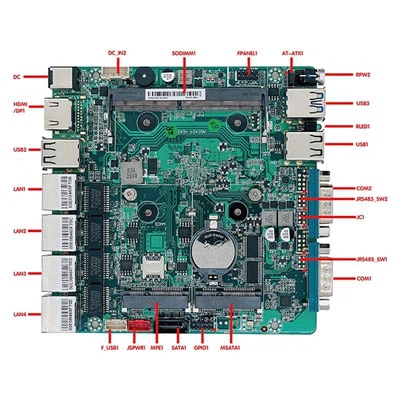

לוח אם של אינטל

מעבד

מעבד

מעבדי Intel® מהדור ה-12/13 של Alder Lake/Raptor Lake (למשל, i5-1235U/i5-1335U)

סט שבבים

Intel® SOC

BIOS

דגם AMI 32Mbit תומך באתחול ללא דיסק, התעוררות- ברשת, הפעלה-באתחול, פונקציונליות כלב שמירה ותכונות אחרות.

אחסון פנימי

יְכוֹלֶת

1*SO-DIMM DDR5 4800MHz Max32GB

זֵכֶר

ממשק M.2

ממשק SATA/PCIE4.0

מפתח 1×M.2 M

תומך במצב הסתגלות SATA/PCIE4.0x4; 1*ממשק SATA3.0

לְהַצִיג

תְפוּקָה

1×LVDS/EDP

1×DP

1 × HDMI (תומך ברזולוציה מקסימלית: 3840x2160 ב-30 הרץ)

1 × VGA (רזולוציה מקסימלית נתמכת: 2048×1536)

רֶשֶׁת

שְׁבָב

4 × 10/100/1000M (RJ45 LAN)

מצויד ב-3 מעבדי Intel i210AT וכרטיסי רשת i226-V

I/O

שבב קלט/פלט

זֶרֶם יָשָׁר

HDMI

DP

USB

RJ45

תדר שמע

IT8786E

כניסת 1×DC DC

1×HDMI

1×DP

4×USB 3.2 Gen 2 (10Gbps) + 4×USB 2.0 (סוג פינים-)

LAN4(i226) LAN1-3(i210)

בקר לפענוח אודיו ALC897 מותקן-על לוח; מגבר כוח עצמאי NS4251; תפוקה מקסימלית: 3W@4Ω

פונקציות מותקנות-בלוח

F_AUDIO

רַמקוֹל

USB

F_PANEL

GPIO

PS2

SATA_PWR

SATA

BKCL

LVDS

INVCN

COM

CPU_FAN

EDP

טרמינל ATX Phoenix

חריץ הרחבה

פיזור חום

1*F Audio Pin

1*סיכת רמקול

2 פיני USB (ניתן להרחבה ל-4 יציאות USB 2.0)

סיכת פאנל 1*F

1*GPIO(2*5Pin)

פין 1*PS2

פין 1*SATA_PWR

1*ממשק SATA

1* סיכת BKCL

פין 1*LVDS

1*סיכת INVCN

4*סיכת COM

פין 1*CPU_FAN

1*מקום EDP

1*מסוף ATX Phoenix

1 x חריץ mPCIe עם תמיכה בהרחבת מודול WIFI, Bluetooth או 4G; חריץ כרטיס ה-SIM תומך ב-Nano-SIM (שקע FPC אופציונלי)

מצנן מאוורר ברירת מחדל כלול

מָקוֹר

יְבוּא

ספק כוח מתח רחב DC 9V-36V (ברירת מחדל 12-24V)

כֶּלֶב שְׁמִירָה

תְפוּקָה

מֶתַח

הפרעה, אתחול המערכת

רמה 255 מרווח קבוע

פרמטרים פיזיים

גוֹדֶל

146 מ"מ (L) x 102 מ"מ (W)

סְבִיבָה

טֶמפֶּרָטוּרָה

לַחוּת

טמפרטורת הפעלה: 0 מעלות עד 60 מעלות טמפרטורת אחסון: -20 מעלות עד 75 מעלות

0%~95% ללא עיבוי

מַעֲרֶכֶת הַפעָלָה

מַהֲדוּרָה

Windows 10/Windows 11/Linux
